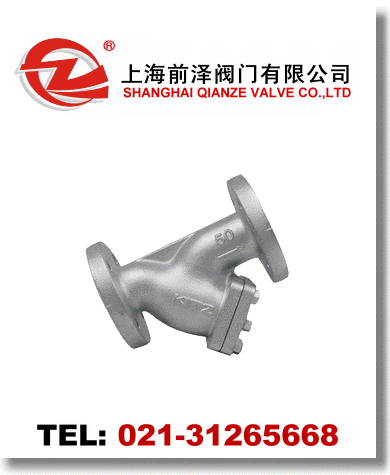

日標過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
|
1 |
閥體 |
灰鑄鐵或球鐵 |
|
2 |
閥座 |
黃銅 |
|
3 |
閥瓣 |
灰鑄鐵或球鐵 |
|
4 |
搖桿 |
灰鑄鐵或球鐵 |
|
5 |
銷軸 |
不銹鋼或碳鋼鍍鋅 |
|
6 |
閥蓋 |
灰鑄鐵或球鐵 |
日標過濾器應用規范
1、結構長度符合：JIS 10K
2、法蘭標準符合：JIS B2212
日標過濾器試驗
|
工作壓力 |
10K |
|
試驗壓力 |
21kg/cm2 |
|
密封試驗 |
15.4kg/cm2 |
日標過濾器主要尺寸
|
DN |
L |
H |
D |
|
50 |
250 |
168 |
155 |
|
65 |
285 |
185 |
175 |
|
80 |
315 |
200 |
185 |
|
100 |
370 |
255 |
210 |
|
125 |
420 |
295 |
250 |
|
150 |
490 |
345 |
280 |
|
200 |
570 |
425 |
330 |
|
250 |
680 |
515 |
400 |
|
300 |
800 |
600 |
445 |
日標過濾器分類說明
本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。
用于管道清除輸送介質：熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品，為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損，在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備，如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如：64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝，在額定流速下壓損為0.05-0.1米水柱。 |
